Introduction aux boulons à épaulement

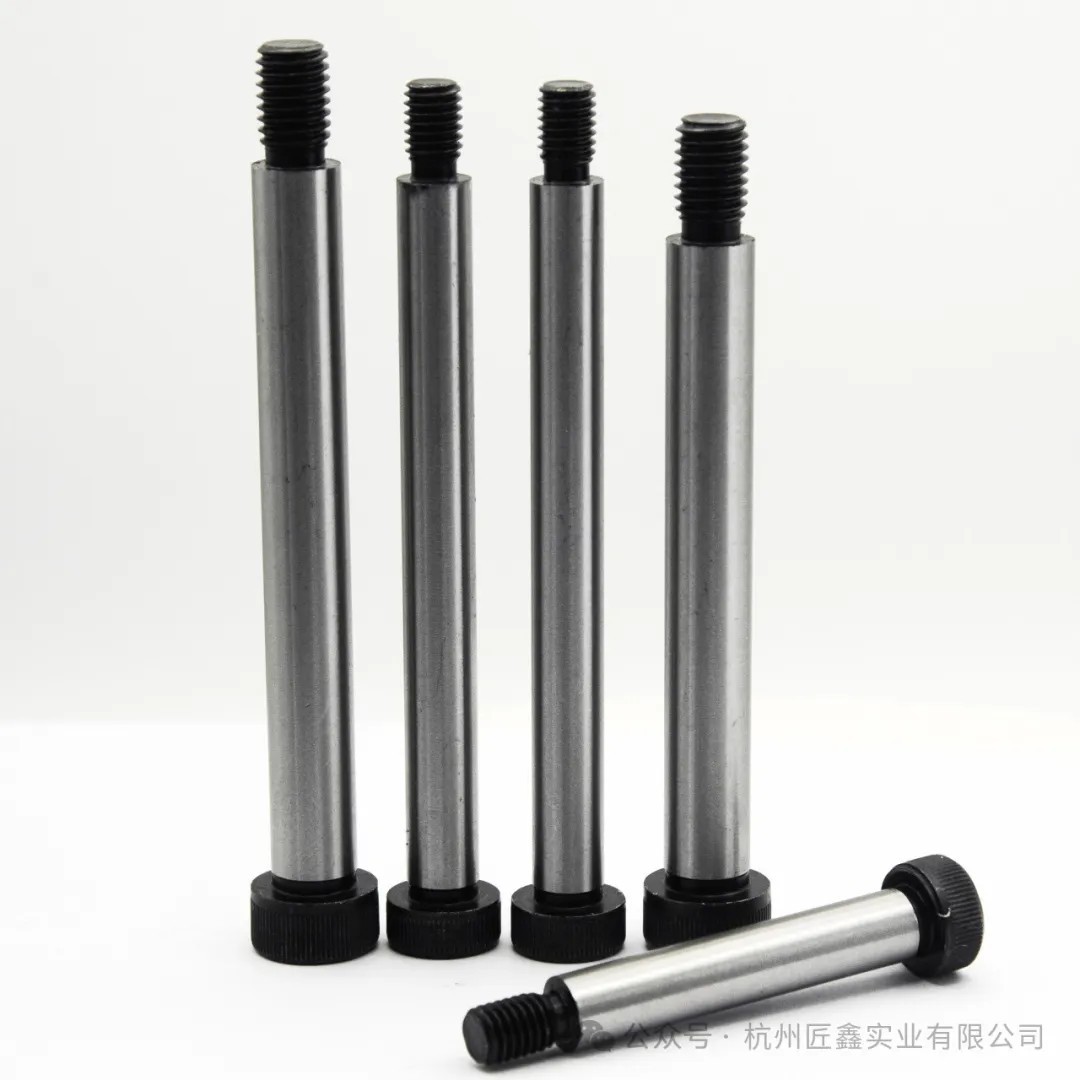

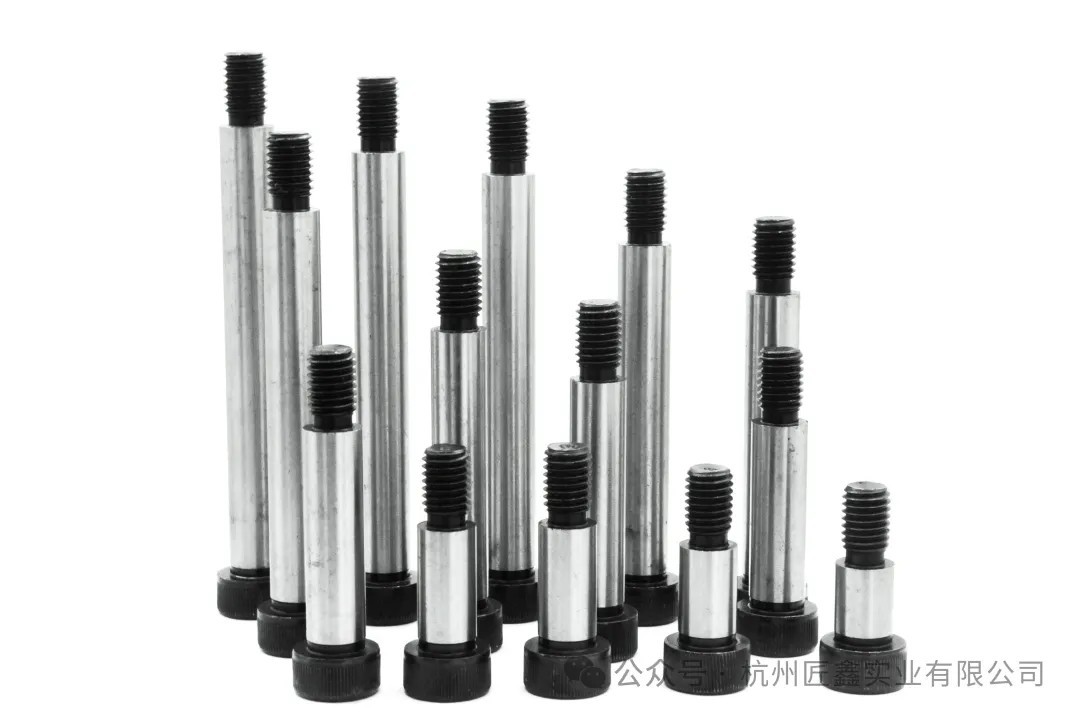

Boulons à épaulement , également appelés vis à épaulement ou boulons à épaulement, sont des boulons à épaulement cylindrique lisse dont le diamètre est plus grand que la partie filetée. Ils sont généralement utilisés lorsque des surfaces d'appui sont nécessaires ou dans des applications de rotation telles que l'assemblage de machines, la fabrication de moules et de fixations, etc. Les boulons à épaulement peuvent fournir un positionnement et un support précis et sont des fixations indispensables dans les équipements mécaniques.
La différence entre les boulons à épaulement métriques et les boulons à épaulement américains
Dans l'industrie des fixations, les boulons à épaulement métriques (métriques) et américains (impériaux) sont deux normes avec des spécifications différentes. Ils diffèrent considérablement en termes de taille, de conception de filetage, de normes de matériaux, de domaines d'application, etc. Ce qui suit est une description détaillée des différences entre ces deux boulons à épaulement.
Spécifications de taille
Boulons à épaulement métriques
La taille des boulons métriques est en millimètres (mm) et les spécifications courantes incluent M3, M4, M5, M6, M8, M10, etc.
Le diamètre et la longueur de l'épaulement des boulons à épaulement métriques sont tous deux en millimètres, le diamètre de l'épaulement allant de 3 mm à 20 mm et la longueur de l'épaulement allant de 5 mm à 100 mm.
Boulons à épaulement américains
La taille des boulons américains est en pouces et les spécifications courantes incluent #4-40, #6-32, #8-32, 1/4-20, 5/16-18, 3/8-16, etc.
Le diamètre et la longueur de l'épaulement des boulons à épaulement américains sont tous deux en pouces, le diamètre de l'épaulement allant de 1/8 de pouce à 1 pouce et la longueur de l'épaulement allant de 1/4 de pouce à 4 pouces.
Conception du fil
Boulons à épaulement métriques
Les normes de conception des filetages métriques sont basées sur les normes ISO (Organisation internationale de normalisation) et les normes couramment utilisées sont ISO 68-1, ISO 261 et ISO 262.
Le pas d'un filetage métrique (la distance entre deux filetages adjacents) est exprimé en millimètres. Par exemple, M6x1,0 représente un boulon d'un diamètre de 6 mm et d'un pas de 1,0 mm.
Boulons à épaulement américains
Les normes de conception des filetages américains sont basées sur les normes ASME (American Society of Mechanical Engineers), et la norme couramment utilisée est ASME B1.1.
Le pas d'un filetage américain s'exprime en fils par pouce (TPI). Par exemple, 1/4-20 représente un diamètre de 1/4 de pouce et 20 fils par pouce.
Normes matérielles
Boulons à épaulement métriques
Les normes de matériaux pour les boulons métriques sont basées sur des normes internationales telles que ISO et DIN (normes industrielles allemandes). Les matériaux courants comprennent l'acier au carbone, l'acier inoxydable, l'acier allié, etc.
Les qualités métriques courantes des boulons à épaulement incluent 8,8, 10,9, 12,9, etc., et les chiffres indiquent la résistance à la traction et la limite d'élasticité des boulons.
Boulons à épaulement américains
Les normes de matériaux pour les boulons américains sont basées sur les normes ASTM (American Society for Testing and Materials). Les matériaux courants comprennent l'acier au carbone, l'acier inoxydable, l'acier allié, etc.
Les qualités de matériaux courantes des boulons à épaulement américains comprennent les grades 2, 5, 8, etc., et les grades indiquent la résistance à la traction et la limite d'élasticité des boulons.
Domaines d'application
Boulons à épaulement métriques
Les boulons métriques sont largement utilisés en Europe, en Asie et dans la plupart des régions du monde, notamment dans les domaines de la fabrication de machines, de l'industrie automobile, des équipements électroniques, etc.
Les boulons métriques conviennent aux applications qui nécessitent des tolérances strictes et une haute précision en raison de leur haut degré de normalisation internationale.
Boulons à épaulement américains
Les boulons américains sont largement utilisés principalement en Amérique du Nord, notamment dans les domaines de la construction, de l'aérospatiale, de la pétrochimie, etc. Ils sont utilisés pour la connexion et l'assemblage structurels dans le domaine de la construction, ainsi que pour la fixation d'instruments et d'équipements de précision dans le domaine aérospatial. De plus, ils sont utilisés dans l'industrie pétrochimique pour le raccordement de pipelines et d'équipements, fournissant un support et un positionnement fiables pour garantir un fonctionnement efficace et stable.
