Écrous à bride : caractéristiques structurelles, scénarios d'application et guide de sélection

Écrou à bride

Dans les ateliers d’usinage et sur les chantiers de construction de pipelines, ces plaintes sont-elles familières ? Les écrous ordinaires ont tendance à « se briser » sous l'effet des vibrations ou de charges lourdes, ce qui non seulement retarde le projet mais présente également des risques pour la sécurité. Mais les techniciens expérimentés savent que les remplacer par un écrou doté d'un disque résout souvent le problème : il s'agit de l'écrou à bride. Aujourd'hui, nous allons expliquer en détail cette « arme magique anti-desserrage ».

Que sont écrous à bride ?

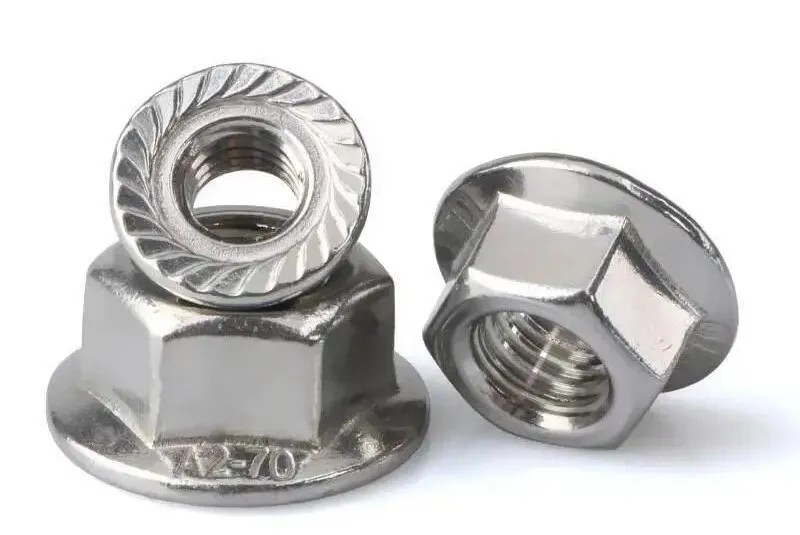

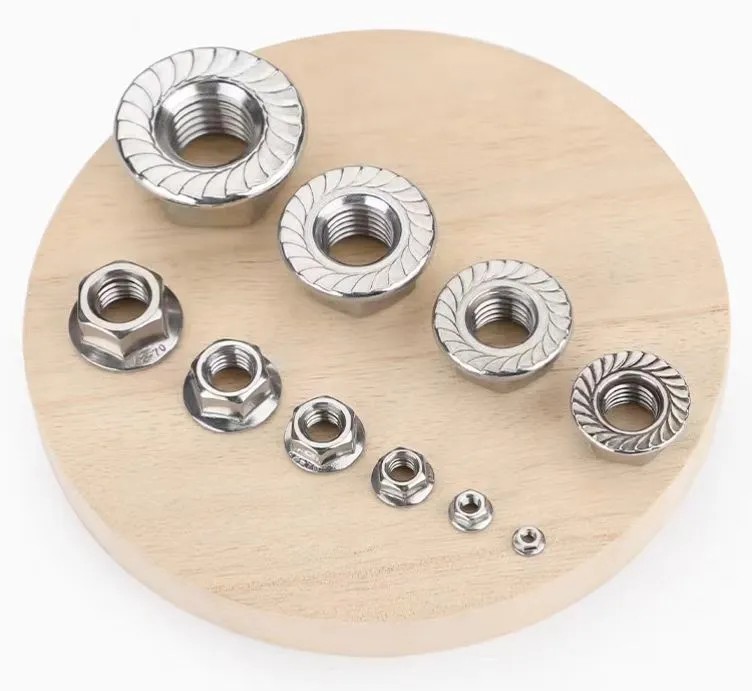

L'écrou à ressort, également connu sous le nom d'écrou à rondelle ou d'écrou dentelé, diffère d'un écrou hexagonal ordinaire en apparence : il a une grande « bride » à une extrémité, comme un « sabot plat » pour l'écrou, avec certaines brides présentant de fines dentelures ou des lignes ondulées. Ne sous-estimez pas cette conception ; c'est la clé de sa stabilité.

Par rapport à un écrou ordinaire, il élimine deux étapes : aucune rondelle supplémentaire n'est nécessaire, permettant une installation en une seule étape ; et il n'est pas nécessaire de vérifier à plusieurs reprises les rondelles mal alignées, ce qui améliore considérablement l'efficacité de l'assemblage. Surtout dans les opérations à haute altitude ou dans les espaces confinés, cette conception « intégrée » permet aux travailleurs d'économiser beaucoup d'efforts.

Le noyau des écrous à bride

La cause première du desserrage des écrous ordinaires réside dans une pression concentrée et un frottement insuffisant. Les écrous à bride résolvent ce problème grâce à trois caractéristiques de conception, que nous aborderons une par une :

Dispersion de pression : transformer la « force ponctuelle » en « force planaire »

La large bride répartit uniformément la force de serrage de l'écrou sur la surface des pièces connectées, avec une zone de contact 3 à 5 fois plus grande que celle des écrous ordinaires. Cela empêche l'indentation sur la surface de la pièce et évite le dénudage du filetage causé par une contrainte localisée excessive, réduisant ainsi le risque de desserrage à la source.

Verrouillage d'engagement mécanique : dents dentelées comme « griffes antidérapantes »

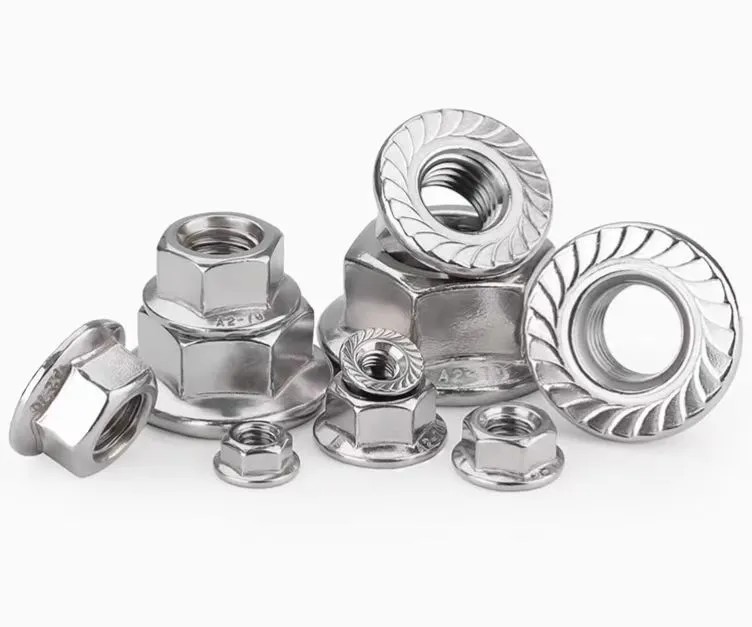

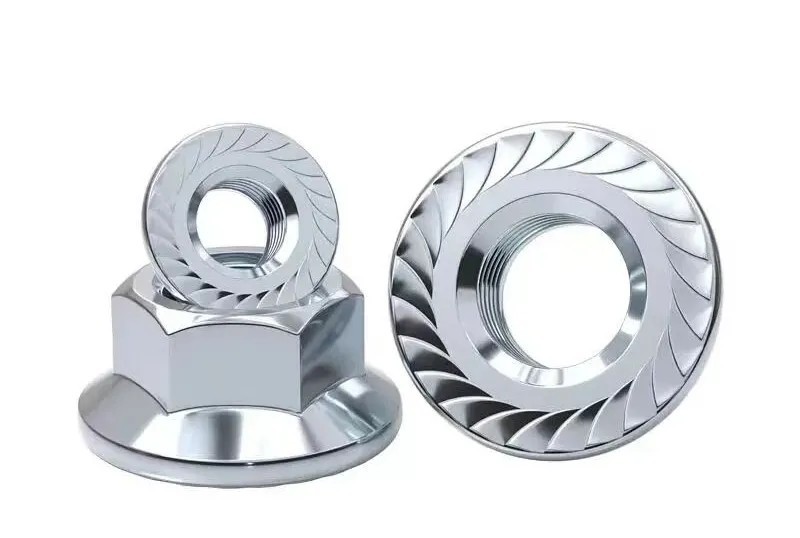

Lors du serrage d'un écrou à bride dentée, les dents dentelées s'engagent comme des griffes sur la surface des pièces connectées, formant un verrouillage mécanique. Ce « verrouillage physique » est plus fiable que de compter uniquement sur la friction du fil pour empêcher le desserrage ; même avec des vibrations à haute fréquence dans l'équipement, l'écrou ne « tournera pas et ne glissera pas ».

Fonction auxiliaire d'étanchéité : bloque les impuretés pour une durabilité améliorée

La bride s'adapte étroitement à la surface de la pièce, offrant un certain degré d'étanchéité pour empêcher les taches de poussière, d'huile et d'eau de pénétrer dans les espaces filetés, réduisant ainsi la corrosion et la rouille et prolongeant la durée de vie de la connexion.

Écrou à bride Avoidance Guide

Les écrous à bride ne conviennent pas à tous les scénarios ; choisir le mauvais type peut être un gaspillage d’argent. N'oubliez pas ces points de sélection clés :

Scénarios à charge légère et sans vibrations

Pour des applications telles que la fixation d'armoires domestiques ou l'assemblage d'étagères légères, les écrous ordinaires conviennent parfaitement. L'avantage anti-desserrage des écrous à bride est inutile et ne fait qu'augmenter les coûts.

Pour les tailles extra-larges, confirmez la disponibilité avant de commander

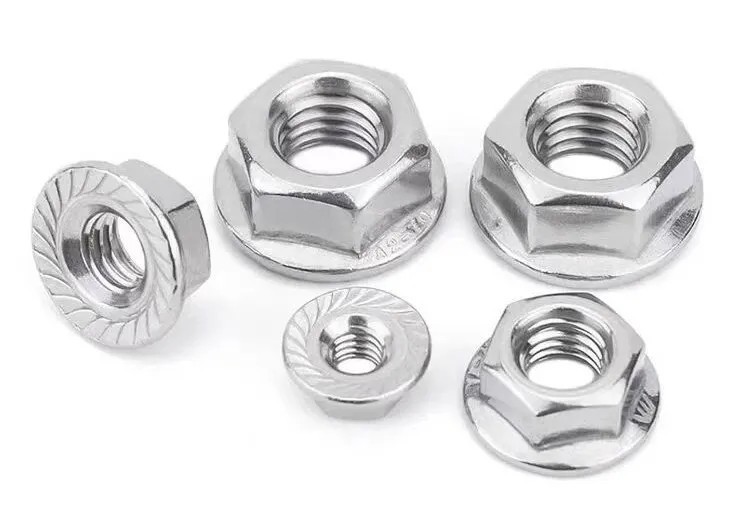

Les écrous à bride plus petits que M20 sont courants, mais ceux plus grands que M20 sont pour la plupart des modèles plats et sans dents, et les fabricants ne les gardent généralement pas en stock. Ils doivent être fabriqués sur mesure à l'avance pour éviter les retards causés par les commandes de dernière minute.

Dans les environnements à haute température et à forte corrosion, le matériau est essentiel

Les écrous à bride en acier A3 ordinaires ne résistent pas aux températures élevées et à la corrosion. S'il est utilisé dans des canalisations chimiques ou des équipements de chaudière, un matériau en alliage 35CrMoA doit être sélectionné et la surface doit de préférence être galvanisée à chaud pour une plus grande résistance à la corrosion.

Précautions d'utilisation

Les principes fondamentaux de l'utilisation des écrous à bride sont « la sélection correcte du type, l'installation standardisée, les conditions de fonctionnement appropriées » pour éviter le desserrage ou la défaillance due à une sélection ou un fonctionnement incorrect.

I. Sélection et correspondance du type : Une sélection correcte est fondamentale (sélectionnez le type en fonction des conditions de fonctionnement, du matériau adapté à l'environnement et de la correspondance précise des spécifications).

II. Installation et fonctionnement : les détails déterminent la stabilité (nettoyer les surfaces de contact, contrôler le couple de serrage et éviter d'utiliser des rondelles supplémentaires).

III. Conditions de fonctionnement appropriées : évitez les pièges d'utilisation (évitez les utilisations abusives dans certains scénarios, protégez les environnements spéciaux et interdisez le mélange des matériaux).

IV. Entretien et inspection : prolonger la durée de vie (inspections régulières, remplacement en temps opportun des écrous défectueux et évitement de la réutilisation).
