Boulon à tête hexagonale à tête plate : une fixation centrale pour un assemblage de précision

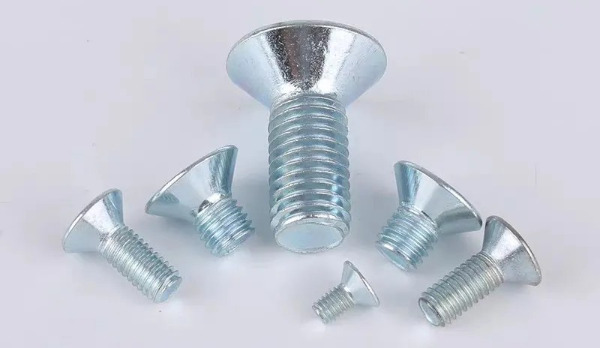

Boulon à tête plate à six pans creux

Un boulon à tête plate à six pans creux est une fixation à tête conique à 90°. La tête de vis s'intègre entièrement dans la surface de la pièce et reste plate après l'installation sans saillie. Il présente une apparence esthétique, des propriétés anti-accrocs et une répartition uniforme de la force.

Sa tête est dotée d'une douille hexagonale interne, permettant un serrage ou un desserrage avec une clé Allen. Elle offre une capacité de transmission de couple plus élevée que les vis à tête fraisée Phillips traditionnelles, ce qui la rend plus adaptée aux applications de fixation à haute résistance.

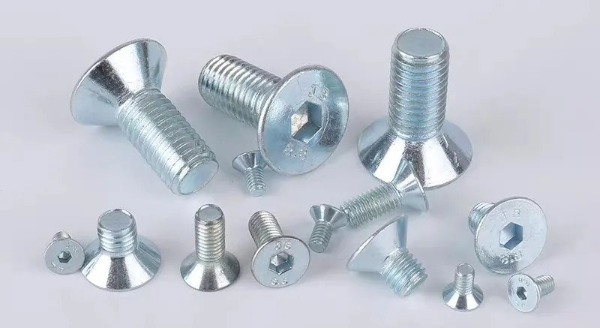

Caractéristiques structurelles du boulon à tête plate et à six pans creux

Tête conique à 90° – Affleure la surface de la pièce après l'installation, améliorant ainsi l'esthétique et la sécurité.

Entraînement hexagonal interne – Forte capacité de transmission de couple, adapté à la fixation à haute résistance.

Tige filetée partielle ou complète – s'adapte aux différents besoins d'application (le filetage complet améliore la force de verrouillage, le filetage partiel améliore la stabilité de la connexion).

Options de matériaux multiples – De l'acier au carbone standard à l'acier allié à haute résistance, en passant par l'acier inoxydable ou l'alliage de titane, répondant à diverses conditions de travail.

Traitements de surface en option – Noircissement, galvanoplastie, revêtement Dacromet, anodisation, etc., améliorant la résistance à la corrosion et à l’usure.

La norme industrielle pour les boulons à tête plate et à six pans creux

ISO 10642 – Norme internationale pour les boulons à tête plate et à six pans creux, spécifiant les dimensions et tolérances métriques.

GB/T 70.1 – Norme nationale chinoise, couvrant les spécifications et les performances des boulons à tête plate et à six pans creux métriques.

DIN 7991 – Norme allemande applicable aux boulons à tête fraisée à haute résistance dans l'industrie des machines et des moules.

ANSI/ASME B18.3 – Norme américaine, applicable aux boulons à tête fraisée impériaux.

Fabrication de boulons à tête plate et à six pans creux

Sélection des matières premières

• Acier au carbone (grade 4,8/8,8/10,9/12,9) – Convient aux structures mécaniques et aux équipements généraux.

• Acier inoxydable (304/316) – Convient aux environnements résistants à la corrosion, tels que les équipements extérieurs et chimiques.

• Acier allié (42CrMo, SCM435) – Convient aux applications à haute résistance et résistantes aux chocs, telles que l'automobile et les machines-outils.

• Alliage de titane (TC4) – Convient aux applications légères et haut de gamme, telles que les équipements aérospatiaux et médicaux.

Cap à froid

• Une frappe à froid unique utilisant une machine multiposte garantit une intégration transparente de la tête et de la tige, améliorant ainsi la résistance des boulons.

Réglage et filetage

• Le tournage CNC de précision garantit des angles de tête et des tolérances dimensionnelles précis. Les fils sont roulés pour améliorer la finition de surface et la résistance à la fatigue.

Traitement thermique

• Trempe et revenu (trempe revenu) : améliore la résistance et la ténacité, convient aux boulons de grade 8.8 et supérieur. Traitement en solution : utilisé pour les boulons en acier inoxydable pour améliorer la résistance à la corrosion.

Traitement de surface

• Noircissement : Améliore la résistance à la rouille, adapté aux équipements intérieurs.

• Placage de zinc (zinc bleu-blanc/zinc coloré/zinc noir) : Convient aux machines ayant des exigences générales de résistance à la corrosion.

• Revêtement Dacromet : Forte résistance au brouillard salin, adapté aux environnements extérieurs à long terme tels que les automobiles et les ponts.

• Traitement d'oxydation : Améliore la tenue à haute température et la résistance à la corrosion des boulons.

• Revêtement PVD (pour les alliages de titane) : Améliore la résistance à l'usure et réduit le coefficient de frottement.

1. Choisir le matériau approprié

Équipement général : Acier au carbone (qualité 8,8/10,9) galvanisé ou noirci.

Exigences de haute résistance : acier allié (qualité 12,9) trempé.

Exigences de résistance à la corrosion : acier inoxydable 304/316 poli ou revêtement Dacromet.

Exigences de légèreté : revêtement PVD en alliage de titane.

2. Choisir les spécifications appropriées

Déterminez l'angle de la tête, la taille du filetage et la longueur conformément à la norme ISO 10642 / GB 70.1 / DIN 7991.

Choisissez un filetage complet ou un filetage partiel pour répondre aux différentes exigences d'installation.

3. Détermination du traitement de surface

Environnement intérieur : Zinc noirci et électrolytique.

Environnement extérieur : Dacromet, nickel électrolytique.

Conditions à haute température : revêtement PVD ou anodisation.

Les boulons à tête hexagonale à tête plate, avec leurs avantages de couple élevé, d'installation plate, d'esthétique et de sécurité, occupent une position importante dans des domaines tels que la fabrication de machines, l'industrie automobile et le traitement des moules.

Lors de la sélection d'un produit, des performances de fixation et une durabilité optimales doivent être garanties en fonction des exigences de résistance, des facteurs environnementaux et des méthodes de traitement de surface.
