Qu'est-ce qu'un boulon à épaulement de qualité 12,9 ?

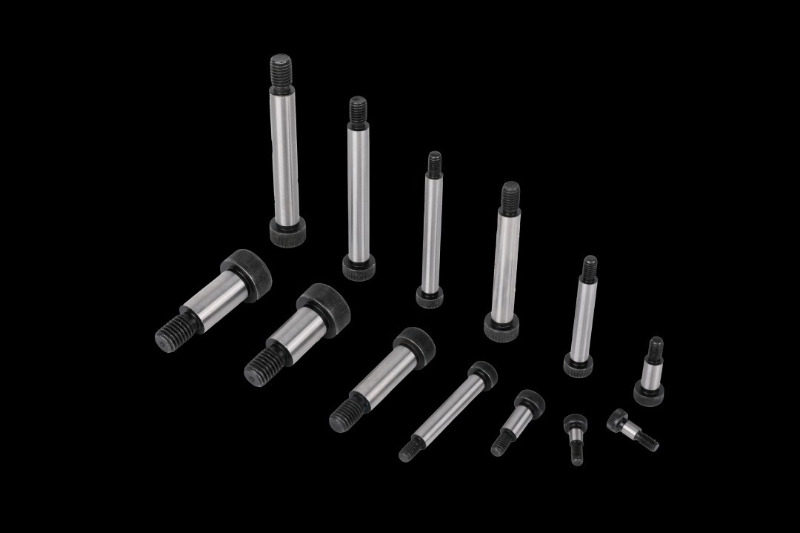

Une note de 12,9 boulon à épaulement , également connue sous le nom de vis à épaulement d'arbre ou boulon à épaulement hexagonal interne, est une fixation de haute précision avec un épaulement lisse et un filetage partiel, spécialement conçue pour les applications de mouvement de haute résistance et de précision.
Caractéristiques
Caractéristiques structurelles
Le boulon à bouchon de qualité 12,9 se compose de trois parties clés :
Tête de boulon : Généralement conçus avec des têtes hexagonales internes ou externes pour une installation et un retrait faciles à couple élevé.
Épaule lisse : Usiné avec précision pour assurer la stabilité des composants rotatifs ou coulissants.
Extrémité filetée : Utilisant une conception partiellement filetée pour assurer un maintien sûr et améliorer la capacité de charge.
Principales fonctionnalités
Ultra-haute résistance : Construit en acier allié (tel que SCM435), avec une résistance à la traction ≥1220MPa, garantissant la fiabilité dans les applications à charge élevée.
Tolérances de précision : Le diamètre, la longueur et la coaxialité des épaulements sont strictement contrôlés pour garantir un positionnement précis et un ajustement coulissant des composants mécaniques.
Résistant à l'usure et durable : Les traitements de surface comprennent la trempe, le noircissement, la phosphatation ou le nickelage, améliorant la résistance à l'usure et à la corrosion.
Performances de couple élevées : Capable de résister à des couples de serrage élevés, adapté aux machines lourdes et aux environnements de charge hautement dynamiques.
Applications des boulons à épaulement de qualité 12,9
En raison de sa haute résistance, de son usinage de précision et de son adaptabilité au mouvement, le boulon à épaulement de qualité 12,9 est largement utilisé dans de nombreuses industries, en particulier dans les scénarios nécessitant une charge élevée et des exigences de haute précision.
Équipement de machines
Dans les machines automatisées, les machines-outils de précision et les équipements de chaîne de production, les boulons à épaulement sont utilisés pour soutenir et faire glisser les composants, garantissant ainsi le bon fonctionnement de l'équipement.
Glissières et mécanismes de guidage : Assurer la précision du mouvement linéaire ou rotatif.
Systèmes de transmission : Utilisés comme boulons de fixation pour les bielles et les sièges de roulement, réduisant ainsi l'usure des pièces mobiles.
Gabarits et outillages : Fixations pour un positionnement et un serrage fixes, améliorant la précision de la production.

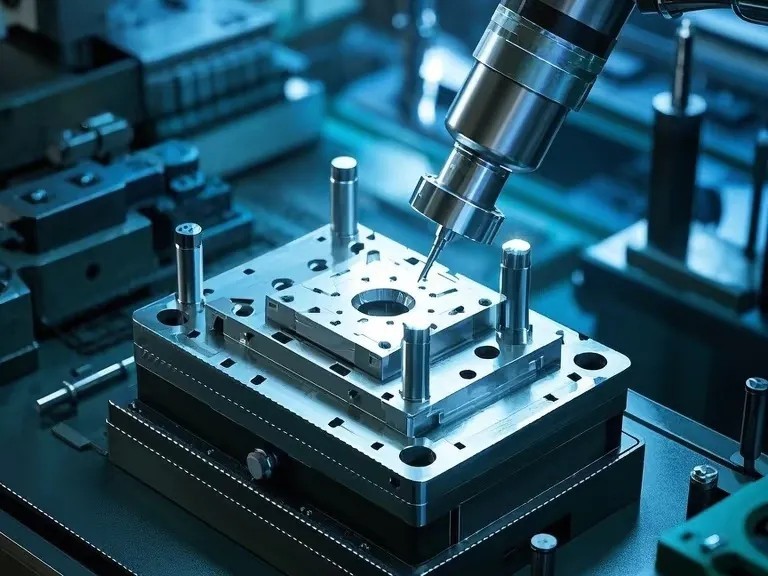

Fabrication de moules
Moules à injection : Utilisé pour les curseurs, les plaques de guidage et les mécanismes de positionnement pour garantir une ouverture et une fermeture fluides du moule.
Matrices d'estampage : Utilisé pour la fixation des broches de guidage et les assemblages de curseurs afin d'améliorer la durée de vie et la précision du moule.

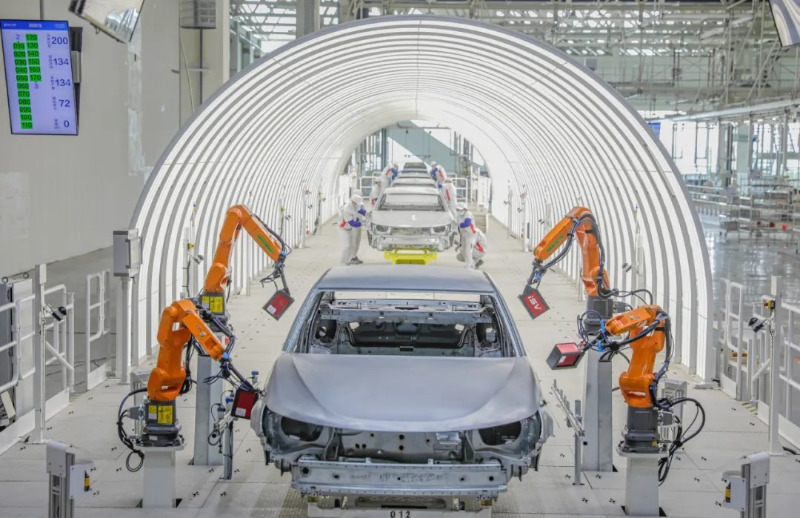

Industrie automobile
Les boulons à épaulement de qualité 12,9 sont largement utilisés dans la fabrication automobile pour les moteurs, les systèmes de suspension et les systèmes de freinage.
Composants du moteur : Connectez les culbuteurs, les bielles et les mécanismes de soupape, assurant ainsi la stabilité pendant le fonctionnement à grande vitesse.
Systèmes de suspension : Utilisez des amortisseurs et des connexions de bras de commande pour résister aux vibrations et aux impacts à haute fréquence.
Systèmes de freinage : Utilisé dans les étriers de frein et les rails coulissants, offrant une résistance aux températures élevées et une capacité de charge élevée.

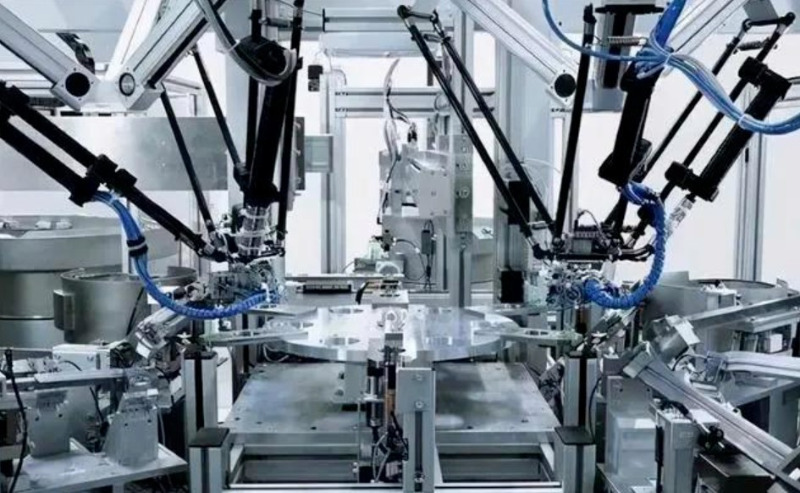

Équipements électroniques et d'automatisation
Articulations de robots : Utilisé comme axes rotatifs pour assurer un positionnement précis et un mouvement flexible des bras robotiques.
Lignes d'assemblage automatisées : Utilisé pour les curseurs et les dispositifs de guidage pour améliorer la stabilité et la précision de l'équipement.

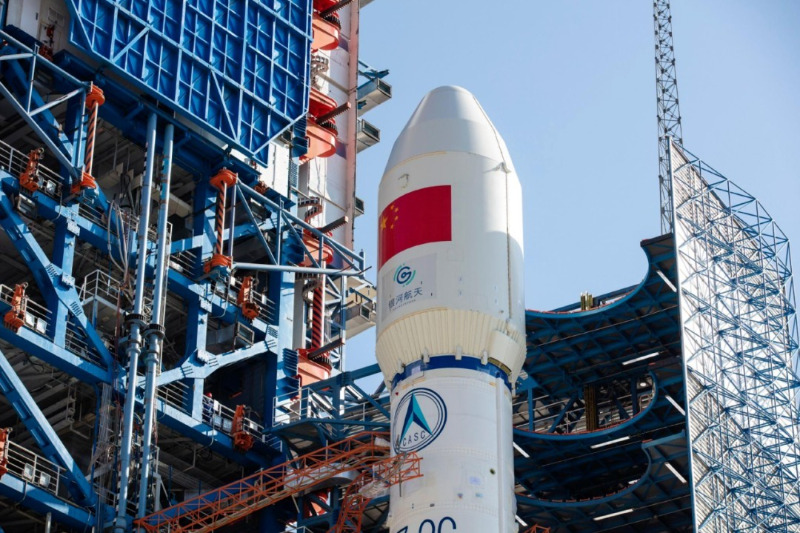

Aérospatiale
Système de contrôle de vol : Utilisé pour contrôler la rotation et la connexion des surfaces de contrôle, des volets et d'autres composants.
Bras robotique satellite : Fournit un point de pivotement rotatif de haute précision, garantissant stabilité et fiabilité.

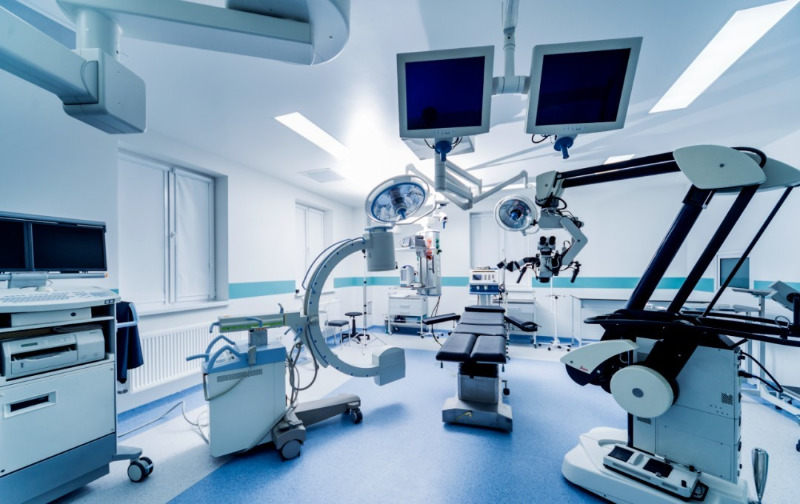

Matériel médical
Appareils à rayons X et tomodensitomètres : Utilisé pour les glissières et les pièces mobiles pour assurer un fonctionnement précis de l'équipement.
Robots chirurgicaux : Utilisé pour les articulations des bras robotiques pour assurer un contrôle et une stabilité précis.
Processus de fabrication du boulon à épaulement de qualité 12,9
Principaux matériaux
Les matériaux courants pour les boulons à épaulement de qualité 12,9 comprennent :
SCM435 (acier allié) : Bonne ténacité et résistance à la fatigue, adaptée aux environnements de charges d'impact.
Acier inoxydable (304, 316L) : Résistant à la corrosion, mais avec une résistance moindre, principalement utilisé dans les équipements alimentaires et médicaux.
Processus de production
1. Découpe du matériau : Découpe de précision de barres d'acier à haute résistance.
2. Usinage de précision CNC : Rotation de la tête du boulon, de l'épaulement et de la partie filetée pour garantir des tolérances strictes.
3. Usinage de filetage : Roulement de filetage pour améliorer la résistance et la durée de vie à la fatigue.
4. Traitement thermique : Trempe et revenu pour améliorer la dureté et la résistance à l'usure.
5. Traitement de surface : Galvanisation, noircissement et phosphatation pour améliorer la résistance à la corrosion.
6. Contrôle de qualité : Utilisation d'une machine à mesurer tridimensionnelle, d'un test de dureté et d'un test de couple pour garantir une haute précision et cohérence. Il est corrosif mais moins résistant et est principalement utilisé dans les aliments et les équipements médicaux.
Normes de l'industrie
La production de boulons à épaulement doit être conforme aux normes internationales pour garantir leurs performances et leur fiabilité.
OIN 7379 : Norme pour les dimensions, les matériaux et les tolérances des boulons à épaulement métriques.
DIN 923 : Norme allemande, largement utilisée sur le marché européen.
ASME B18.3 : Spécifications des boulons à épaulement standard américains, applicables au marché nord-américain.
JIS B 1180 : Norme japonaise, utilisée dans la fabrication de machines de précision.
Ces normes spécifient le diamètre des épaulements, les tolérances de longueur, les spécifications de filetage, la résistance à la traction et le traitement de surface pour garantir la stabilité et la compatibilité des boulons dans des environnements difficiles.
Comment choisir le bon boulon à épaulement ?
Lors de la sélection des boulons à épaulement, tenez compte des facteurs suivants :
Exigences de charge : Déterminez la résistance à la traction et la durée de vie requises.
Dimensions des épaules : Assurer la compatibilité avec les composants coulissants ou rotatifs.
Spécification du fil : Sélectionnez le filetage métrique ou impérial approprié pour l'équipement.
Traitement de surface : Choisissez un revêtement anticorrosion, comme la galvanisation, le noircissement ou la phosphatation.
Les boulons à épaulement de qualité 12,9 sont cruciaux dans les machines, la fabrication automobile, la fabrication de moules, l'automatisation et l'aérospatiale en raison de leur haute résistance, de leurs tolérances précises et de leur adaptabilité au mouvement dynamique. Leurs normes de fabrication strictes et leurs performances supérieures en font un produit phare sur le marché des fixations haut de gamme.
Avez-vous utilisé des boulons à épaulement de qualité 12,9 dans votre industrie ? N'hésitez pas à partager votre expérience !
