Boulon à douille hexagonale à tête plate: caractéristiques structurelles, scénarios d'application et guide de sélection

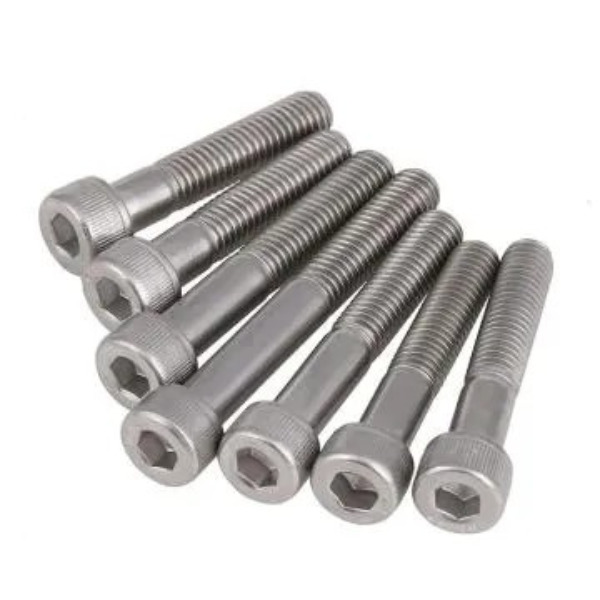

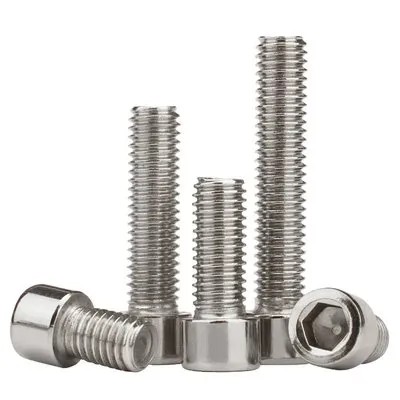

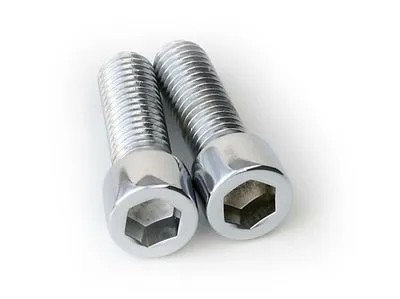

Qu'est-ce qu'un boulon à douille hexagonal à tête plate?

Boulon à douille hexagonal à tête plate, également connue sous le nom de boulon à douille hexagonale, est une vis avec un trou hexagonal sur la tête. Il est généralement resserré ou desserré à l'aide d'une clé hexagonale ou d'un outil de puissance avec une tête hexagonale. Cette conception rend la vis de tête cylindrique hexagonale très adaptée à une utilisation dans les petits espaces. Il a une capacité et une stabilité de transmission de couple élevée et convient aux occasions qui nécessitent un ajustement rapproché.

Caractéristiques structurelles du boulon à douille hexagonal à tête plate

Conception de la tête - La tête est conçue avec un trou hexagonal, qui peut être utilisé avec une clé hexagonale ou des outils électriques, et est particulièrement adapté à une utilisation dans les petits espaces.

Transmission de couple - La conception hexagonale offre une plus grande capacité de transmission de couple et est plus stable lorsqu'elle est soumise à une force de traction vers l'extérieur que la vis hexagonale.

Esthétique - Le trou hexagonal ne sera pas exposé après l'installation, et l'apparence est plus belle, ce qui convient à l'assemblage de produits avec des exigences d'apparence élevées.

Matériel et grade - Les vis à tête cylindrique hexagonale sont généralement en acier au carbone, en acier inoxydable ou en acier en alliage. Les matériaux en acier inoxydable comprennent SUS202, SUS304 et SUS316. Selon la qualité de résistance, les vis de tête cylindriques hexagonales sont divisées en 4,8, 8,8, 10,9 et 12,9 grades, etc. Les vis de qualité haute résistance sont généralement utilisées dans des applications qui nécessitent une force de serrage plus élevée.

Traitement de surface facultatif - noircissement, électropulation, dacromet, oxydation, etc., pour améliorer la résistance à la corrosion et la résistance à l'usure.

Scénarios d'application du boulon à douille hexagonale à tête plate

En raison de sa conception unique et de ses excellentes performances, le boulon à douille hexadécimal à tête plate est largement utilisé dans de nombreux domaines. Voici quelques-uns des principaux scénarios d'application des vis de tête de socket hexagone:

1. Équipement mécanique

Dans la fabrication d'automobiles, le boulon à douille hexagonal à tête plate est utilisé pour fixer les pièces du moteur, les systèmes de suspension, etc .; Lors de l'assemblage de l'équipement électronique, ces vis aident à stabiliser les composants de la carte de circuit imprimé.

2. Industrie de la construction

Dans l'industrie de la construction, le boulon à douille hexadécimal à tête plate est l'un des connecteurs indispensables, largement utilisés dans les portes et les fenêtres, la fabrication de meubles et d'autres champs.

3. Produits électroniques

Dans l'assemblage de produits électroniques, le boulon à douille hexagonal à tête plate est utilisé pour connecter des composants et des boîtiers électroniques. Sa conception compacte et son apparence magnifique le rendent très populaire dans les produits électroniques qui nécessitent un assemblage fin

4. Assemblage de meubles

Le boulon à douille hexagonal à tête plate est également largement utilisé dans l'assemblage de meubles, tels que les bureaux de bureau, les bibliothèques, les cadres de lit, etc.

Caractéristiques structurelles du boulon à douille hexagonal à tête plate

1. Sélection des matières premières

Acier au carbone (4.8 / 8.8 / 10.9 / 12,9) - Convient aux structures mécaniques et aux équipements généraux.

Acier inoxydable (304/316) - Convient aux environnements anti-corrosion, tels que le plein air, l'équipement chimique, etc.

ACIER ALLIAG (42CRMO, SCM435) - Convient aux applications à haute résistance et résistantes à l'impact, telles que les automobiles et les machines-outils.

Alliage de titane (TC4) - Convient aux applications légères et haut de gamme, telles que l'aérospatiale, l'équipement médical, etc.

2.

Utilisez une machine à ruban à froid multi-station pour une formation unique pour assurer l'intégration de la tête et de la tige et améliorez la résistance du boulon.

3. Retour et filetage

Utilisez la précision CNC tournant pour assurer l'angle de la tête et la tolérance dimensionnelle.

Le fil adopte le processus de roulement pour améliorer la finition de surface et la résistance à la fatigue.

4. Traitement thermique

Traitement de l'extinction et de la trempe (trempe de trempe) pour améliorer la résistance et la ténacité, adaptés aux boulons de 8,8 de grade et plus.

Traitement de la solution, utilisé pour les boulons en acier inoxydable, pour améliorer la résistance à la corrosion.

5. Traitement de surface

Traitement de noircissement: Améliorez la résistance à la rouille, adaptée aux équipements intérieurs.

Galvanisation (zinc de zinc / couleur bleu et blanc zinc / zinc noir): Convient aux équipements mécaniques avec des exigences générales anti-corrosion.

Dacromet: Fort résistance au spray salin, adaptée aux environnements extérieurs à long terme tels que les automobiles et les ponts.

Traitement d'oxydation: Améliorer la température élevée et la résistance à la corrosion des boulons.

Revêtement PVD (pour l'alliage de titane): Améliorez la résistance à l'usure et réduisez le coefficient de frottement.

6. Inspection de qualité

Inspection des dimensions: Longueur du boulon, angle de tête, précision du fil.

Inspection de la force: Test de traction, test de dureté, test de torsion.

Inspection de surface: Test de pulvérisation saline, test d'usure.

Normes de l'industrie pour les boulons à douille hexagonale à tête plate

ISO 4762 - 2004 - Norme internationale pour les boulons de douille hexagogique à tête plate, spécifiant les dimensions et les tolérances métriques.

GB / T 70.1 - Standard national chinois, couvrant les spécifications et les performances des boulons de douille hexadécimalsunk mortels.

DIN 912 - Standard allemand, adapté aux boulons de douille hexadécimaux à haute résistance dans les industries des machines et de la moisissure.

ASME / ANSI B18.3 - 1986 - Standard américain, adapté aux boulons de douille hexadécimaux impériaux.

Comment choisir le bon boulon à douille hexagonale à tête plate?

1. Choisissez le bon matériau

Équipement général: Acier du carbone (grade 8.8 / 10.9) Galvanisant ou noircissement du traitement.

Exigences à haute résistance: Acier en alliage (grade 12.9) Traitement de trempe et de tempérament.

Exigences anti-corrosion: 304/316 Polissage en acier inoxydable ou revêtement de dacromet.

Exigences légères: revêtement PVD en alliage en titane.

2. Choisissez les bonnes spécifications

Déterminez l'angle de la tête, la taille du filetage et la longueur en fonction de la norme.

Choisissez un thread complet ou un thread partiel pour répondre à différentes exigences d'installation.

3. Déterminer le traitement de surface

Environnement intérieur: noircissement, électrogalvanisation.

Environnement extérieur: Dacromet, placage électronicien.

Conditions de température élevée: Traitement de revêtement ou d'oxydation PVD.
