1. Tampon plat

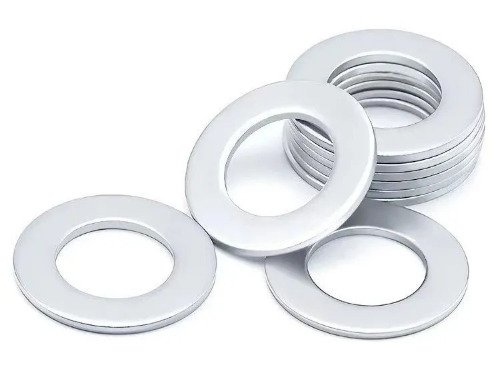

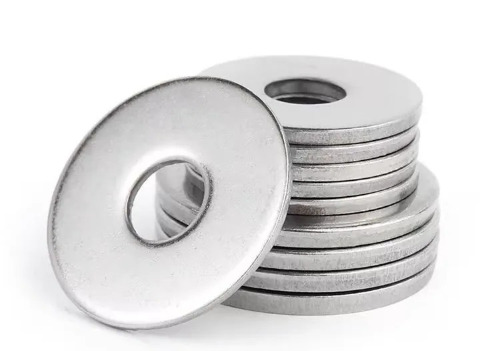

Une rondelle plate est une rondelle en métal circulaire avec un trou au milieu. Il est généralement fait de plaque de fer, d'acier inoxydable et d'autres matériaux grâce à un processus d'estampage. Sa forme est similaire à un anneau plat.
Qu'est-ce qu'une rondelle plate?
Les rondelles plates, également appelées rondelles plates, sont des pièces mécaniques courantes qui sont principalement utilisées pour fournir une surface de contact plate entre les attaches telles que les boulons et les écrous et les connecteurs. Les rondelles plates sont généralement tampées à partir de matériaux métalliques et sont de forme circulaire avec un trou au milieu. La taille et les spécifications du trou peuvent être personnalisées en fonction des besoins spécifiques.
La fonction principale des rondelles plates
Augmenter la zone de contact
L'une des principales fonctions des rondelles plates est de réduire efficacement l'usure et les dommages en augmentant la zone de contact entre la vis et la machine. Lorsqu'il n'y a pas de rondelle plate, la surface de contact entre la vis et la machine peut être concentrée sur un petit point, provoquant une grande pression, ce qui affectera directement la durée de vie de l'équipement au fil du temps. Les rondelles plates protègent les parties clés de l'équipement en augmentant cette zone de contact.
Disperser
Les rondelles plates sont principalement utilisées pour réduire la pression. Lorsque la force axiale de resserrement de certaines pièces est grande, il est facile de presser les rondelles en forme de disque. Pour le moment, le matériau peut être modifié et la dureté peut être augmentée pour résoudre le problème. Les rondelles plates peuvent disperser efficacement la pression et éviter les dommages causés par une pression locale excessive.
Empêcher les dommages
Les rondelles plates peuvent éliminer les dommages que les rondelles de ressort peuvent causer à la surface de la machine lors du retrait des vis. Lors de l'utilisation, une rondelle à ressort et une rondelle plate doivent être utilisées, la rondelle plate est à côté de la surface de la machine et la rondelle à ressort est entre la rondelle plate et l'écrou. Cela peut protéger la surface de la machine contre les dommages par la rondelle à ressort.
Utilisation en combinaison

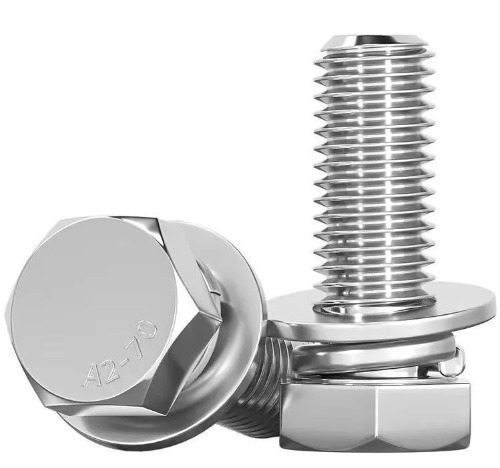

Les rondelles plates sont généralement utilisées en combinaison avec des rondelles de printemps pour obtenir l'effet de serrage. La rondelle plate correspond à la surface de la machine, tandis que la rondelle à ressort est placée entre la rondelle plate et l'écrou. Cette combinaison peut mieux distribuer la pression et ainsi offrir une meilleure protection.
Scénarios d'application à plate-forme plate
Connexion de boulon ordinaire
Dans la connexion des pièces mécaniques ordinaires, les rondelles plates peuvent augmenter la zone de contact entre les boulons, les écrous et les pièces connectées, disperser la pression, réduire la pression locale et éviter d'endommager la surface des pièces connectées. Par exemple, dans la fabrication de meubles, les rondelles plates peuvent être utilisées pour fixer les jambes de table pour s'assurer que la table est stable et ne secoue pas; Dans l'équipement électrique, les rondelles plates peuvent être utilisées pour protéger les circuits imprimés afin d'éviter les dommages causés par les vibrations.
Connexion de boulon fréquemment démontée
Lorsque les boulons doivent être démontés fréquemment, l'utilisation de rondelles plates peut simplifier le processus de démontage et protéger la surface des pièces connectées. Par exemple, les ports d'inspection de certains équipements, les boulons de connexion des pièces mobiles, etc., les rondelles plates peuvent réduire le frottement direct entre les boulons et les pièces connectées, éviter les rayures de surface et prolonger la durée de vie.
Compensation pour la déviation du trou du boulon
Dans certains cas, afin de faire correspondre avec précision les trous de boulon entre les deux pièces de connexion, il peut être nécessaire d'augmenter le diamètre du trou pour compenser l'écart de position. Lorsque le trou du boulon dépasse la taille standard, vous pouvez envisager d'utiliser une rondelle plate. De plus, afin de faciliter l'installation et le réglage, le trou du boulon est parfois conçu comme un trou long afin que la position d'installation de la pièce puisse être ajustée dans une certaine plage. Dans ce cas, il peut être nécessaire d'utiliser une laveuse plate épaissie ou une rondelle spéciale.
Réduire la contrainte de compression sur la surface porteuse
Lorsque la résistance au boulon est élevée et que la contrainte de compression des pièces connectées est faible, les rondelles plates peuvent aider à réduire la contrainte de compression sur la surface porteuse. Par exemple, lorsque certains boulons à haute résistance sont utilisés avec des pièces connectées en matériaux plus doux, les rondelles plates peuvent répartir uniformément la pression des boulons à la surface des pièces connectées, empêchant les pièces connectées d'être déformées ou endommagées en raison d'une pression locale excessive.
Matériaux communs de rondelles plates

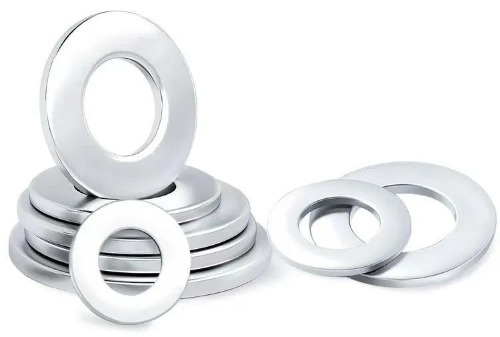

Matériau en acier au carbone
Pour les rondelles plates, les matériaux en acier en carbone les plus couramment utilisés sont les suivants: ST12, ST13, Q235, Q215, Q195, etc. Ils conviennent tous aux rondelles plates au niveau 100HV (Remarque: 100 ch de volte se réfère à la dureté de surface des lavants); 08f, 08ai, 10, 10f, etc. conviennent aux rondelles plates avec une dureté de surface d'environ 110 heures; 45, 50, 60, 70 acier ou 65 mn en acier conviennent aux rondelles plates avec une dureté de surface de 200 hV ou même de 300 ch.

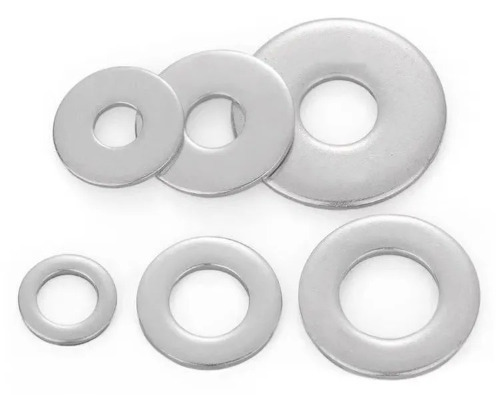

Matériau en acier inoxydable
Les plus courants sont 304, 304 (18 - 8), 316, 316L, etc. Les avantages de l'acier inoxydable sont une résistance à la corrosion, une résistance à la rouille, une haute précision, une surface lisse sans fouilles, une bonne ténacité, pas facile à casser, etc., mais le prix est relativement cher.

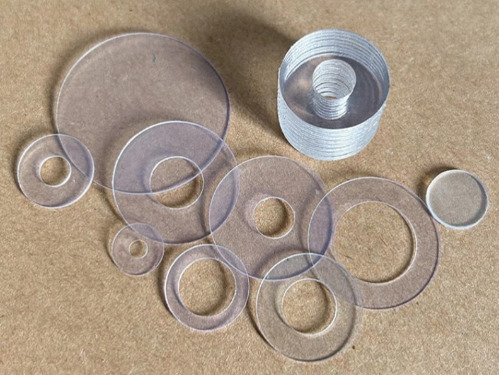

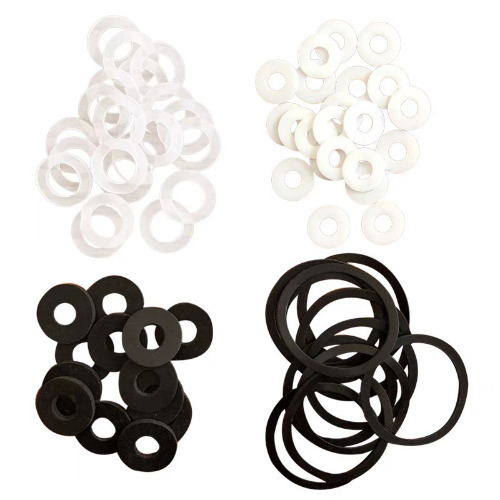

Matériaux plastiques
Les matériaux plastiques courants comprennent PA66, PA66 30% de fibre de verre, PA66 à 50% de fibres de verre, PC, PP, PP, PVC, PVDF, etc. Les rondelles plates en plastique sont non seulement à faible coût de production, mais ont également des propriétés d'isolation. Dans certaines occasions spéciales, ils peuvent jouer un rôle et un effet que l'acier au carbone et l'acier inoxydable ne peuvent pas remplacer.

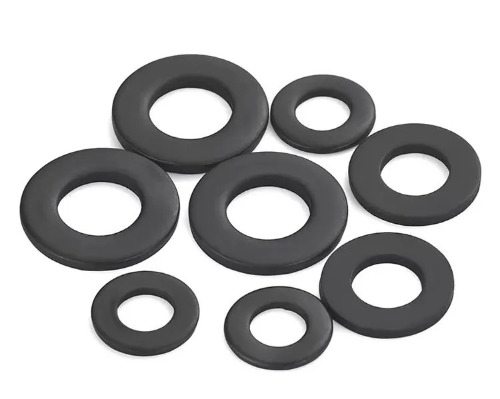

Matériau en caoutchouc
Comme le caoutchouc nitrile, le fluororubber, le caoutchouc chloroprène, le caoutchouc de styrène-butadiène, le caoutchouc EPDM, etc. Les coussinets plats de ce type de matériau ont une bonne douceur et conviennent aux environnements à basse température et à pression moyenne. Certains matériaux ont une certaine résistance à l'acide et aux alcalins et à la résistance au vieillissement.
Autres matériaux

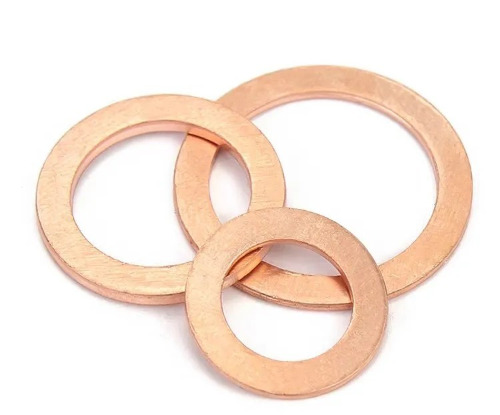

Certains fabricants peuvent également fournir des coussinets plats en cuivre, en aluminium et d'autres matériaux. Par exemple, les tampons en cuivre ont une bonne conductivité thermique et une résistance à la corrosion, un coefficient de frottement faible et sont souvent utilisés dans des occasions à haute température et à haute pression.
2.PRÉCAUTIONS POUR UTILISATION
Spécifications d'installation: Assurez-vous que le joint plat s'adapte étroitement à la surface de contact pour éviter l'inclinaison ou le désalignement qui affecte l'effet d'étanchéité.
Adaptation environnementale: L'acier inoxydable est préféré dans des environnements humides ou corrosifs, et l'attention doit être accordée à l'étanchéité et à la conservation pour prolonger la durée de vie.
Inspection régulière: Après une utilisation à long terme, il est nécessaire de vérifier si le joint est déformé ou endommagé, et de le remplacer à temps pour maintenir la fiabilité de la connexion.
Grâce à une sélection raisonnable et à une utilisation standardisée, les joints plats peuvent améliorer considérablement la stabilité et la sécurité des connexions mécaniques
En résumé, les joints plats sont un composant mécanique important, principalement utilisé pour protéger la surface du connecteur, augmenter la zone de contact et empêcher les attaches de desserrer. Lors de la sélection et de l'utilisation des joints plats, leur matériau, leur taille et leur utilisation doivent être déterminés en fonction des exigences d'ingénierie et des scénarios d'application spécifiques.
